Приемопередатчик и удлинитель сигнала по витой паре: увеличение дальности подключения до 500 метров

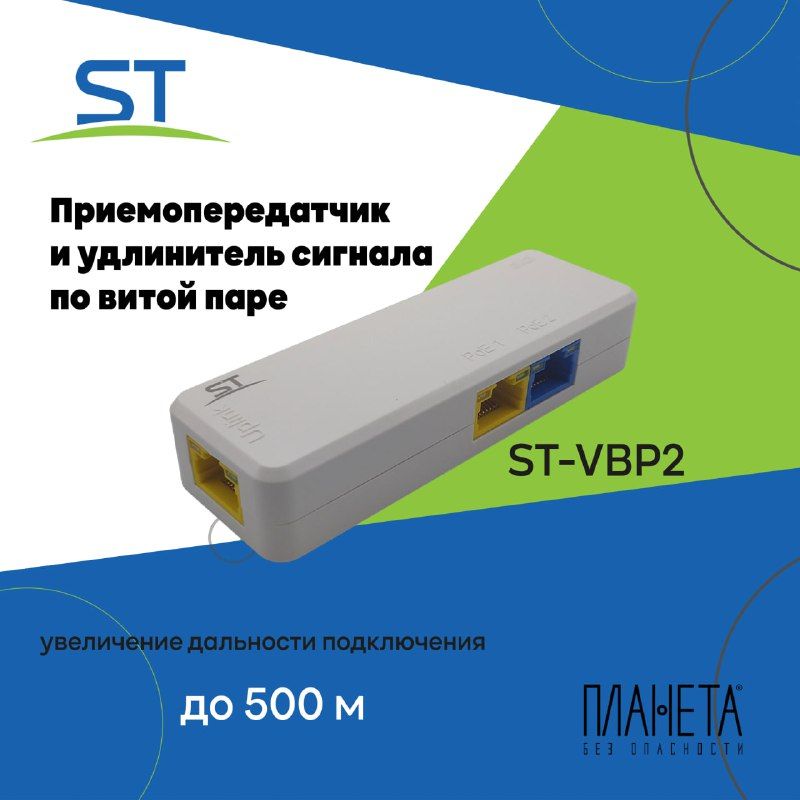

Помогаем находить полезные мелочи в нашем обширном ассортименте! Сегодня будем увеличивать дальность передачи сигнала по UTP-кабелю для IP-камер (и не только). И делать это будем с помощью: приемопередатчика ST-VBP2.

Как мы помним, максимальная длина витой пары для стабильной передачи сигнала составляет 100 метров. Есть разные способы увеличить это расстояние, и приемопередатчик – один из них.

Как это работает?

Профи, конечно, и сами разберутся, но если вдруг курсы по основам сетей и видеонаблюдения прошли мимо вас, а увеличить расстояние до камеры нужно, то объясняем на пальцах.

Берем PoE-коммутатор (мы же еще и запитать камеру с поддержкой PoE хотим, не так ли?), обжатую витую пару и подключаем приемопередатчик на первых 100 метрах. Чтобы продвинуться дальше – следующие 100 метров кабеля подключаем через выход передатчика. И так можно делать, пока суммарное расстояние до IP-камеры не составит 500 метров – то есть на каскаде поместится 4 приемопередатчика.

Что нужно учесть?

Входной интерфейс модели ST-VBP2 работает по стандарту PoE 802.3 af/at/bt.

При этом выходы немного отличаются: выход 1 работает по стандарту PoE 802.3 af/at; выход 2 – по стандарту PoE 802.3 af/at/bt.

Для тех, кто забыл, напоминаем матчасть, что на практике это означает разницу в мощностях.


Ну и конечно важным элементом всего вашего питательно-данныепередающего каскада выступает кабель. Если нужно передавать далеко и при этом получать хороший сигнал, то придется потратиться на хороший кабель 5 категории и выше. Когда вы или ваш заказчик решите экономить на комплектующих – мы, как говорится, честно предупреждали!
