Хроматографический анализ растворенных в масле газов (ХАРГ)

Анализ проводится в соответствии с РД 34.46.303-98. Методические указания по подготовке и проведению хроматографического анализа газов, растворенных в масле силовых трансформаторов, РД 153-34.0-46.302-00. Методические указания по диагностике развивающихся дефектов трансформаторного оборудования по результатам хроматографического анализа газов, растворенных в масле.

• Своевременное обнаружение дефектов маслонаполненных трансформаторов позволяет избежать серьезных аварий и продлить срок службы оборудования. Полезную диагностическую информацию несет анализ растворенных в масле газов, поскольку появление того или иного газа обусловлено определенным дефектом.
• Хроматографическое определение концентраций растворенных газов и сравнение их с граничными значениями, позволяет с точностью до 95 % диагностировать внутренние дефекты трансформаторов по содержанию:
• Водорода (H₂) – дефекты электрического происхождения (частичные разряды невысоких энергий, искровые дуговые разряды, горячая точка);
• Ацетилена (C₂H₂) – разряды высокой энергии (искрение, дуга), нагрев выше 700 °С;
• Метана (CH₄) – нагрев масла и изоляции до температуры 250-400 °С за счет перегрузки трансформатора или дефектов системы охлаждения, а также за счет частичных разрядов невысокой энергии;
• Этана (C₂H₆) – термический нагрев масла и бумажно-масляной изоляции до температур свыше 300 °С;
• Этилена (C₂H₄) – высокотемпературный нагрев масла и бумажно-масляной изоляции до температур свыше 600 °С;
• Оксида углерода (СО) – старение и увлажнение масла (или твердой изоляции), перегрев изоляции по всей массе;
• Диоксида углерода (CO₂) – нагрев и старение твердой изоляции (бумаги, картона).

Сущность метода:

• Создание надмаслянного пространства, заполненного аргоном, в наполовину заполненном маслом пробоотборнике ELCHROM, шприце 4.056.011 или пробоотборнике УИГ-20;
• Экстракция определяемых компонентов в надмаслянное пространство на устройстве для достижения равновесия;
• Ввод газовой части пробоотборника с помощью крана, разделение и детектирование определяемых соединений.

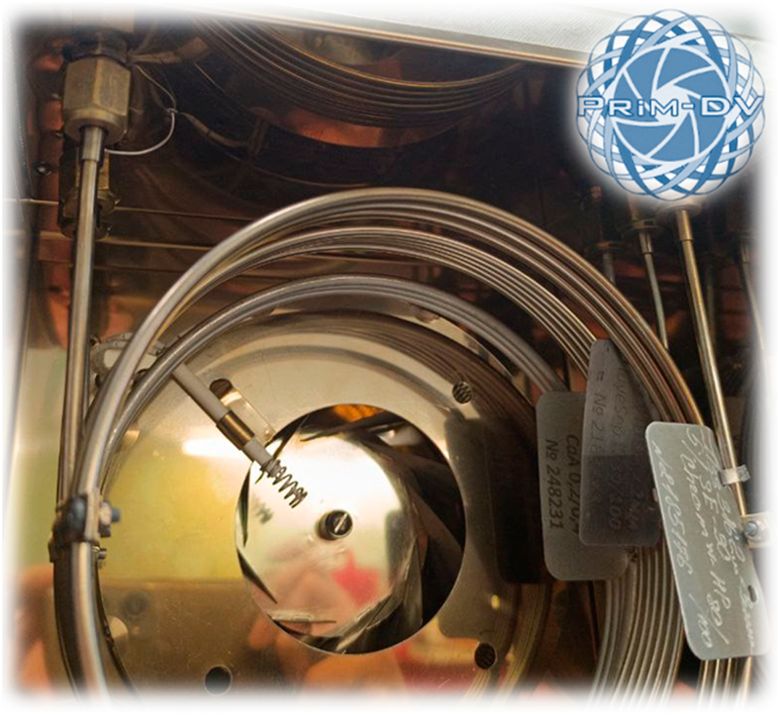

Разделение проводится на хроматографической колонке. Разделенные пики фиксируются детекторами, а концентрация газов в пробе масла сравнивается с градуировочной хроматограммой, сделанной из баллона с поверочной газовой смесью (ПГС).
