Рецепты огнезащитных красок и составов на основе вермикулита и жидкого стекла
Основная задача огнезащиты направлена на увеличение пределов огнестойкости строительных конструкций. Для этих целей широко применяются покрытия поверхностей огнезащитными красками, пастами и штукатурными растворами.
Сравнивая различные материалы, включая вермикулит, перлит и асбест в составах огнезащитных смесей, лучшими показателями отличается вермикулит. Так предел огнестойкости огнезащитной Силикатно-вермикулитовой краски на основе вермикулита и жидкого стекла в полтора раза лучше, чем аналогичные составы с перлитом и асбестом. Предел огнестойкости Силикатно-вермикулитовой краски при толщине слоя 1 мм — 45 минут, когда другие составы — Силикатно-перлитовый, Силикатно-асбестовый и Силикатно-глиняный — показали предел огнестойкости при той же толщине покрытия 30 минут.
Приготовить такую огнезащитную краску не сложно. В жидкое стекло добавляют краситель, предпочтительно алкидные краски с титановым пигментом ( Ti ) в количестве 1-2% от объема связующего. Затем в полученный раствор насыпают мелкодисперсный вермикулитовый порошок (до 0,6 мм) в соотношении по объему 1:1 и тщательно перемешивают. Краску наносят кистью или распылителем.
Особенно сильны огнезащитные свойства вермикулитовых композиций: их предел огнестойкости, в зависимости от вида связующего компонента, достигает 4-6 часов для огнезащитных паст при толщине покрытия до 1 см и для огнезащитных штукатурок — до 10 часов при толщине слоя 3-4 см.
Огнезащитные пасты и штукатурные растворы готовят на основе жидкого стекла, строительного гипса, глиноземистого цемента, портландцемента и других вяжущих материалов.
Такие краски не только огнестойки. Они позволяют получить красивое декоративное покрытие, улучшающее внешний вид строительных конструкций.
Увеличение доли вермикулитового порошка повышает огнезащитные свойства краски, но приводит к ухудшению наносимости на деревянные, бетонные и металлические поверхности. В результате возрастает трудоемкость работ. Поэтому лучше наносить более жидкие по консистениции краски в несколько слоев.
Вермикулитовые огнезащитные краски на жидком стекле при слое 1-2 мм быстро схватываются и высыхают (5-10 мин). Поэтому уже через несколько минут можно наносить следующие слои покрытия.
Огнезащитные пасты также готовят на основе жидкого стекла и вермикулита. В качестве загустителя можно добавлять доломитовую муку или золу-уноса. Они отличаются большей долей вермикулита и добавками не горючих загустителей, например доломитовой муки, золы-уноса и др. Наносят пасту сразу в один слой, толщиной 5-8 мм с помощью шпателя. Необходимо добиться такой консистенции огнезащитной пасты, чтобы она, после нанесения, не сползала с вертикальных и наклонных поверхностей.
Полное высыхание нанесенного слоя — одни сутки.
Применять огнезащитные покрытия на основе вермикулита и жидкого стекла можно только в помещениях с умеренной влажностью — до 85%.

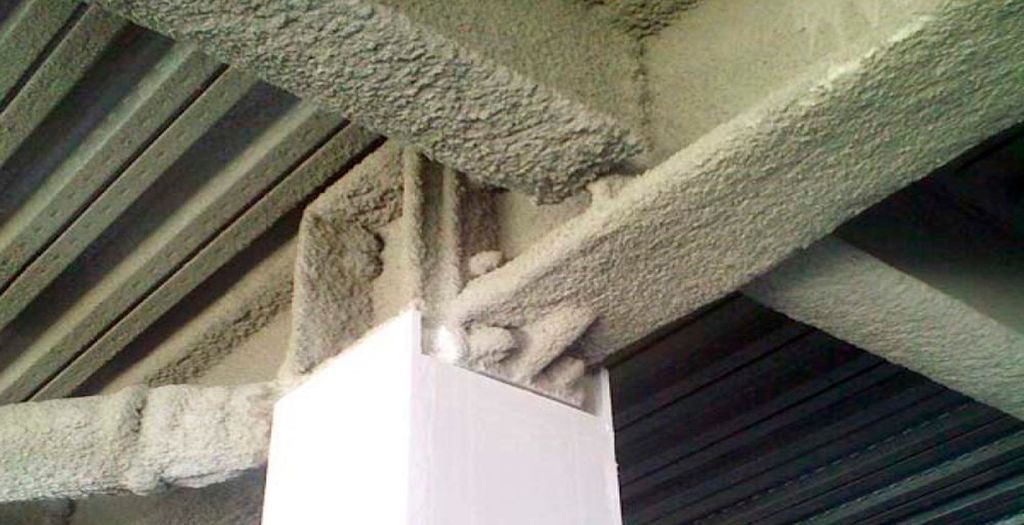

Огнезащитные штукатурные растворы
Гипсовые и цементные штукатурные растворы с добавлением вермикулита также являются эффективными огнезащитными покрытиями.
По сравнению с обычными (песчаными) строительными растворами, растворы на основе вермикулита имеют в 2-4 раза меньший объемный вес, в 4-6 раз меньший коэффициент теплопроводности и, как следствие, в 3,5-5 раз более высокую огнестойкость.
Так цементно-вермикулитовая штукатурка с объемным весом 500 кг/куб.м, при толщине слоя 15 мм имеет предел огнестойкости 10 часов.
Увеличивая процентное содержание вермикулита в составе штукатурной смеси улучшаются теплоизоляционные и огнезащитные свойства, но при этом теряется прочность материала. Зависимость изменения свойств таких смесей от содержания вермикулита можно ознакомиться в таблице.
Для приготовления указанных составов применяют портландцемент марки не ниже М-400, строительный гипс марки не ниже Г5 и вермикулит фракции 0,6-2 мм или мелкодисперсный — до 0,6 мм.
Более эффективными огнезащитными свойствами обладают штукатурные смеси на основе вспученного вермикулита и глиноземистого цемента (М-400) с добавлением асбеста.
Такие штукатурные покрытия относятся к группе жаростойких и выдерживают температуры более 800 град.С.
Штукатурные растворы на цементе можно применять как внутри помещений, так и снаружи. Составы и окрасочные композиции на жидком стекле и гипсе — только для внутренних работ, в помещениях с влажностью не более 85%.
Приобрести вспученный вермикулит и жидкое стекло по самым выгодным ценам можно со склада ГК "ПРИМВЕР" по адресу:
г. Владивосток ул. Днепровская, 97В.
Склад работает в с 9:00 до 17:00, обед с 13:00 до 14:00 в рабочие дни.
Для получения дополнительной информации просьба обращаться по телефону: +7 951 000-22-78 (есть чат WhatsApp), или отправить сообщение на E-mail: primver16@gmail.com
Для оптовых покупателей предлагается гибкая система скидок.
